Тип: фильтр газовый сетчатый
Исполнение: вертикальное
Условный проход: Ду500 мм
Тонкость фильтрации: 80 мкм
Рабочее давление: 0,05–0,07 МПа
Расчетное давление: 1,6 МПа
Рабочая температура: от -30°С до +40°С
Расчетная температура: от -60°С до +50°С
Производительность:
max: 54 167 нм³/ч
min: 12 500 нм³/ч
Климатическое исполнение: УХЛ1 по ГОСТ 15150-69
3. Конструктивное исполнение

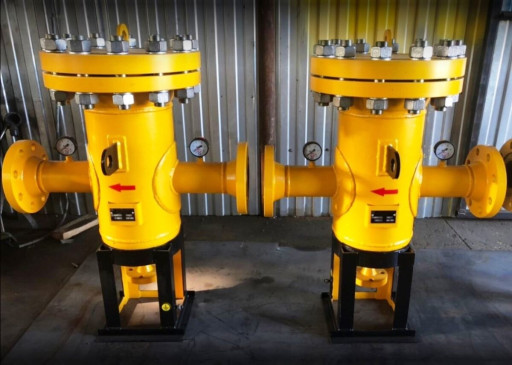

Фильтр выполнен в виде вертикального цилиндрического аппарата, оснащенного:
верхней крышкой (люком) с подъемно-поворотным механизмом
внутренними сменными фильтрующими элементами (картриджами)
неразъемным эллиптическим днищем
штуцерами входа и выхода, расположенными на одной горизонтальной оси
опорной конструкцией (стойки)
технологическими штуцерами:
дренаж
воздушник
подключения под КИПиА
На корпусе нанесена стрелка направления потока газа.
Предусмотрены проушины для строповки.
4. Материалы исполнения
Корпус и фланцы: сталь 09Г2С
Фильтрующий элемент: сталь 12Х18Н10Т (08Х18Н10Т) или аналог
Уплотнения: в соответствии с рабочей средой
5. Присоединение
Тип присоединения: фланцевое
Вход и выход расположены на одной оси
Высота оси патрубков: ~1000 мм
6. Габаритные характеристики
Строительная длина (между фланцами): не более 2100 мм
7. Комплект поставки
Фильтр газовый ФГ-500 — 1 шт.
Фильтрующие элементы (картриджи) — 2 шт.
Дифманометры — 2 шт.
Комплект ответных фланцев
Прокладки
Крепеж (шпильки, гайки, шайбы)
Комплект монтажных частей
8. Требования к изготовлению и стандартам
ГОСТ 34347-2017 — сосуды и аппараты стальные сварные
ГОСТ 9.402-2004 — подготовка поверхности перед окраской
Правила промышленной безопасности РК (нефтегазовая отрасль)
9. Защитные покрытия
Наружное покрытие:
эпоксидная грунт-эмаль (≈140 мкм)
акрилуретановая эмаль (≈60 мкм)
Внутреннее покрытие:
эпоксидное, 2 слоя по 150 мкм
10. Маркировка
Согласно ГОСТ 12971, с указанием:
производителя
наименования изделия
заводского номера
даты выпуска
рабочего и расчетного давления
массы изделия
11. Соответствие среде эксплуатации
Фильтр предназначен для работы с попутным нефтяным газом, состав которого соответствует приложенным данным (без содержания сероводорода и агрессивных компонентов).
