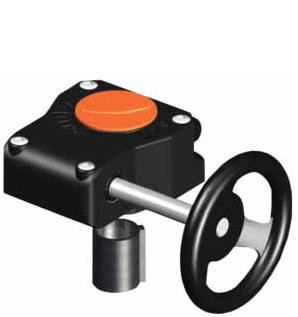

Четвертьоборотные редукторы PRO-GEAR серии Х
Тип: механический, червячный,четвертьоборотный
Применение: для дисковых затворов ГРАНВЭЛ тип Сигевал
Модель: Х-21 со штурвалом Р-125 для DN 32-150 мм,
Модель: Х-41 со штурвалом Р-160 для DN 200 мм,
Модель: Х-61 со штурвалом W-250 для DN 250-300 мм
Корпус: алюминиевый сплав ADC 12 (литье под давлением)
Крутящий момент вход 19,7 / 35,7 /51,3 Нм, выход 200 Нм до 600 Нм.
Передаточное отношение: от 34:1 / 40:1/ 44:1.
Уплотнения из NBR, EPDM
Регулировка хода от -5 до 95
Пылевлагозащита IP67
Т стандарт -40°С…до 120°С (150°С)
Т морозостойкий -60°С … до 120°С (150°С)
Стандарт DIN / ISO 5211
Присоединение:
Отверстие под шток со шпонками.Отверстие под шток с лысками
Квадрат 90°С. Квадрат 45°С.
Штурвал:
серия Р (Р-100,З-125,Р-160,Р-200) штампованные
серия W (W-125,W160,W200,W250,W300) сварные
