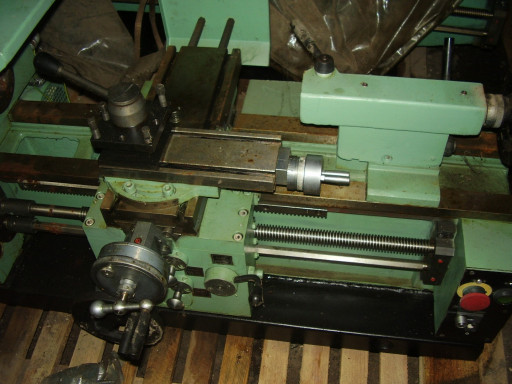

Технические характеристики токарно-винторезного станка Мастер МС03:
Станок предназначен для различных видов механической обработки изделий как из металла, так и других материалов. На станке можно выполнять такие виды механической обработки как точение, нарезание резьбы, фрезерование, сверление, растачивание, заточка инструмента, точения в центрах и патроне, нарезания резьб резцом и метчиком, фрезерования плоскостей, пазов, уступов, сверления и растачивания отверстий, шлифования и полирования. Станок с консервации год выпуска 1999, производитель Луганский станкостроительный завод.
Наибольший диаметр устанавливаемой заготовки над станиной 270 мм
Наибольший диаметр устанавливаемой заготовки над суппортом 120 мм
Наибольшая длина обрабатываемой заготовки (расстояние между центрами) 500/750 мм
Ширина рабочей поверхности стола 140 мм
Длина рабочей поверхности стола 400/320 мм
Размер Т-образных пазов стола (ширина/расстояние между пазами) 10/100 мм
Наибольшее перемещение продольное 500/750 мм
Наибольшее перемещение поперечное 190 мм
Наибольшее перемещение каретки 160мм
Наибольшее перемещение пиноль задней бабки 80 мм
Наибольшая высота резца установленного в резце держателе 20 мм
Конец шпинделя по ГОСТ16868-71 М 52/4К
Конус отверстия шпинделя по ГОСТ 25557-82 Морзе 4АТ6/5АТ6
Диаметр отверстия в шпинделе 25/32 мм
Конус отверстия пиноль по ГОСТ 25557-82 Морзе 3АТ7
Пределы частот вращения шпинделя 45....2500 оборот в минуту.
Количество скоростей шпинделя 12.
Пределы рабочих подач продольного суппорта 0,018...0,7/0,04...1,5
Количество продольных подач 14/28.
Пределы подач поперечного суппорта 0,005...0,2/0,02...0,75
Количество поперечных подач 10/24.
Пределы шагов нарезанных резбы:
метрических 0,25...2,5 (0,125 - 12,5) мм.
дюймовых, ниток на один дюйм (24-4)
модульных (0,25 - 2,5) мм
Габаритные размеры станка : длина 1500/1750 мм
ширина 680 мм
высота 580/700 мм
Масса станка 350/400 кг.
Мощность привода главного движения 1,5/2,2 кВт
Преимущества станка:
Высшего качества и точности.
Низкая энергопотребляемость.
Малогабаритный .
Жёсткая станина.
Удобный в управлении.
Продольная на автомате.
Подробнее: https://stimulprom.ru
