Добрый день, Вас приветствует АМЗ!

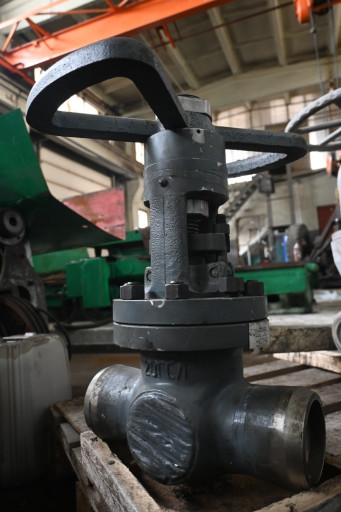

Новая задвижка изготовлена
БКЗ.
2с-32-2
ТУ 3740-002-15365247-2004
№580 8 0721
DN100 PN100
Сделано в России
Сведения о применяемых нормативных документах
Технические условия ТУ 3740-002-15365247-2004 разработаны в соответствии с требованиями ГОСТ 2.114.
Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.
Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации от 25.01.2023, действительно до 23.01.2026
Технические характеристики:
DN, мм 100
Pp (PN), MПa (10)
Тp (Tmax), ºC (450)
Материал корп., сталь 25Л
Раб. среда Вода-пар
Раб. ход, mm 84
Mkr., H·m, не более 100
ζ**, не более 0,26
Nоб. Полн. хода 14
Способ управления Маховик
Масса без эл. прив., кг 78
Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе1: любое.
Направление подачи рабочей среды: любое.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, ХЛ, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на маховике: не более 300 Н.
d, мм: 470
H, мм: 590
h, мм: 496
L, мм: 350
D седла, мм: 74
D1, мм: 111
D, мм: 93
Назначение
Задвижки запорные служат в качестве устройств для герметичного перекрытия трубопроводов воды и пара основных технологических систем станций и предприятий.
Применение
Применяются только для включения или отключения трубопровода. Использование задвижек в качестве регулирующих устройств не допускается.
При использовании задвижек в трубопроводах, где предусмотрен режим разогрева при закрытом затворе и заполненной водой внутренней полости, их необходимо оснащать разгрузочным устройством. Такое устройство может быть выполнено в виде трубки, соединяющей внутреннюю полость задвижки с трубопроводом со стороны подвода среды, с установленным на ней вентилем Dn20, или в виде сквозного отверстия диаметром 5 мм в тарелке со стороны подвода среды.
Возникли вопросы-пишите,звоните будем рады ответить на них.
В трудовых буднях мы куем будущее!
