Задвижка 30с927нж предназначена для использования в качестве запорного устройства на технологических линиях. Ее конструкция обеспечивает низкое сопротивление потоку рабочей среды, а также возможность двустороннего использования. Задвижка рассчитана на широкий диапазон давлений, температур проходящей через неё среды и не предназначена для использования в качестве регулирующего устройства.
Температура рабочей среды, Со - 40...+300
Климат. исполнение / Температура внешней среды, Со У1 / -40...+40
Тип управления электропривод
Давление, МПа (кгс/см²) 2,5(25)
Уплотнение в затворе «металл по металлу»
Герметичность затвора А по ГОСТ 9544
Рабочая среда вода, пар, воздух, жидкие нефтепродукты и др. жидкие и газообразные среды,
скорость коррозии материалов корпусных деталей в которых не более 0,2мм/год
Направление подачи рабочей среды двустороннее

Исполнение - Интеллектуальное

Установочное положение - Любое, кроме приводом вниз

Климатическое исполнение (Температура окружающей среды):
У2(-25°С...+55°С) – стандарт,
УХЛ2 (-40°С...+55°С) – опционно

Класс защиты- пылевлагозащищённость:
IP67

Класс взрывозащиты:
1Ex db IIB T4 Gb - стандарт,
1Ex db IIC T4 Gb - опционно

Тип электродвигателя:
Асинхронный, с тепловой защитой от перегрузки.

Питающее напряжение:
Однофазный AC 230V 50Hz – стандарт,
Трехфазный AC 380V 50Hz – опционно,
DC 24V – опционно.

Наличие ручного дублёра:
Да

Входной сигнал:
Аналоговый 4… 20 mA - стандартно,
0…10 V – опция.

Выходной сигнал:
Аналоговый 4… 20 mA - стандартно,
0…10 V – опция.

ЖК-дисплей:
Да, инфракрасный

Пульт дистанционного управления:
Да

Режим работы:
Для запорной арматуры: Кратковременный ход S-2, 10 минут;
Повторно-кратковр. ход S-4, 25%, от 6 до 90 циклов в час;
Для регулирующей арматуры: Повторно-кратковр. ход S-4, 25%, от 90 до 1200 циклов в час.

Функция безопасности при потере сигнала 4...20mA:
Да

Функция автоматической настройки рабочего хода:
Да

Функция самодиагностики:
Да

Кабельный интерфейс:
2 гермоввода NPT 3/4"; Ф кабеля 11-17мм; клеммы до 2,5мм²

Опции:
Интерфейс связи - RS-485 Протокол связи - Modbus,
Протокол связи - HART поверх 4-20мА (доступен для ПЭП-САЗ-EX-IN-2000 (4000),
Внешний источник бесперебойного питания (ИБП).
Модуль трехпозиционного управления+концевые выключатели.

Задвижки с обрезиненным клином - это трубопроводная арматура, которая используются для трубопроводов с температурой воды не более 75 °С. Устанавливается элемент в самых доступных для осмотра местах. В эксплуатации задвижка с обрезиненной конструкцией клина 30ч39р (МЗВ) имеет два положения открыто-закрыто. Благодаря износостойкости и невысокому сопротивлению, чугунная задвижка с обрезиненным клином особенно ценится в магистральных трубопроводах для промышленности.

Показатели назначения задвижек 30ч39р
Номинальное давление, МПа (кгс/см2): 1,6 МПа (16 кгс/см2)
Рабочая среда: вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от +5 до +120 °С
Температура окружающего воздуха: от −15°С до +45°С
Климатическое исполнение: У2
Класс герметичности: А по ГОСТ 9544
Материал основных деталей
Высокопрочный чугун ВЧ40

Задвижка 30ч915бр DN 500 PN 10 исп. B тип В САЗ
Задвижка 30ч915бр DN 600 PN 10 исп. B тип В САЗ
Задвижка 30ч915бр DN 800 PN 10 исп. B тип В САЗ
Наименование детали Марка материала
Корпус, крышка, клин Серый чугун СЧ 20 ГОСТ 1412
Шпиндель Сталь 20Х13 ГОСТ 5632
Прокладка ТРГ
Уплотнение сальниковое ТРГ
Уплотнительные поверхности корпуса и клина Латунь ЛС63 ГОСТ 15527

Продам 2 затвора, Новые, РФ, Паспорта, Сертификаты
Тип конструкции - с тройным эксцентриситетом
Номинальный диаметр - DN 500
Номинальное давление - PN 25
Тип присоединения - под приварку
Тип привода - Адаптер №8+МЭП-САЗ-Н-В-600/24-У1-380-IP65-0 (привод электрический)
Материал корпуса - ЛС Сталь Легированная (20ГЛ)
Материал уплотнения - металл-графит
Материал диска - НЖ - сталь коррозионностойкая
Двойного действия

Задвижки, предназначенные для газообразных сред, дополнительно испытываются на герметичность в затворе воздухом давлением Р=0,6МПа (6кгс/см²). Испытания на герметичность в затворе проводить при закрытом вручную затворе и установочном положении задвижки боковыми фланцами по вертикали.

В Паспорте прописываются данные испытания.

САЗ «Авангард» реализует многооборотные электроприводы собственного производства, которые выполняют свои функции путем ручного управления или за счет командных электрических сигналов. Ассортимент представлен моделями серий МЭП-САЗ-1-Н и МЭП-САЗ-2-Н с номинальным крутящим моментом 50-5000 Н*м. Устройства могут использоваться в разных системах с автоматическим управлением, в том числе и с применением микропроцессорной техники.

Электропривод МЭП-САЗ-1-Н-АК-100/24-У1-400-IP65-0
Электропривод МЭП-САЗ-1-Н-Б-200/24-У1-400-IP65-0
Электропривод МЭП-САЗ-1-Н-Б-300/24-У1-400-IP65-0
Электропривод МЭП-САЗ-1-Н-В-1200/24-У1-400-IP65-0
Электропривод МЭП-САЗ-1-Н-В-600/24-У1-400-IP65-0
Электропривод МЭП-САЗ-1-Н-В-900/24-У1-400-IP65-0
Электропривод МЭП-САЗ-1-Н-Г-1800/24-У1-400-IP65-0
Электропривод МЭП-САЗ-1-Н-Г-2500/24-У1-400-IP65-0
Электропривод МЭП-САЗ-2-Н-АК-50/18-У1-400-IP65-0
Электропривод МЭП-САЗ-2-Н-АК-100/24-У1-400-IP65-0
Электропривод МЭП-САЗ-2-Н-АК-150/24-У1-400-IP65-0
Электропривод МЭП-САЗ-2-Н-Б-200/24-У1-400-IP65-0
Электропривод МЭП-САЗ-2-Н-В-600/24-У1-400-IP65-0
Электропривод МЭП-САЗ-2-Н-В-900/24-У1-400-IP65-0
Электропривод МЭП-САЗ-2-Н-Г-2500/24-У1-400-IP65-0
Электропривод МЭП-САЗ-2-Н-Д-5000/18-У1-400-IP65-0

Всегда в наличии!!!
Материал корпуса/диска с/с
Уплотнение затвора металл-ТРГ
Диаметр номинальный DN, мм 50-800
Давление номинальное PN, (кгс/см2) 10, 16, 25
Герметичность затвора без видимых протечек, класс герметичности - А по ГОСТ 9544
Пропускная характеристика равнопроцентная при углах открытия 20 до 70
Рабочая среда жидкие и газообразные среды, нейтральные к материалам детали, соприкасающихся со средой (вода, пар, воздух, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и др, среды, в которых скорость коррозии материала корпуса не превышает 0 , 2мм в год)
Уплотнение затвора металл-ТРГ От минус 30 до 425
Минимальная температура окружающего воздуха ,оС От минус 40
Направление подачи рабочей среды одностороннее
Тип ручного управления червячный редуктор

Клиновый затвор. За счет дополнительного усилия подшипника качения в бугельном узле модификации с выдвижным шпинделем - полностью останавливают движение рабочей среды в закрытом положении, чему также способствует применение упругого диска клина способного деформироваться для герметичного прилегания.
Качественные материалы. В задвижках ГК «Авангард» используется литая сталь, отвечающая всем требованиям государственных стандартов. Благодаря коррозионной стойкости материалов, такие задвижки подходят для применения в трубопроводах с различными средами и в широком диапазоне температур. Их устанавливают в трубах центрального отопления и водоснабжения, магистралях, предназначенных для движения нефтегазовых продуктов, промышленных трубопроводах, используемых для передачи газообразных веществ.
Широкий диапазон размеров. Среди модификаций запорной арматуры, представленной в каталоге, можно подобрать задвижки под диаметр конкретного трубопровода. Таким способом удается избежать сужений трубы в месте присоединения, обеспечить полную проходимость потока в задвижках, снизить местные гидравлические потери.
Фланцевое соединение. Для подключения к трубопроводу в задвижках с выдвижным шпинделем применяются фланцы, благодаря которым изделие может эксплуатироваться в трубопроводах с высоким давлением. Такой способ установки отличается простотой, а при необходимости задвижку можно снять с трубы.
Перекрытие потока в любом направлении. Симметричность конструктивных элементов в задвижках с выдвижным шпинделем позволяет перекрывать поток как в прямом, так и в обратном направлении. При изменении направления движения среды не требуется производить сборку или разборку запорной арматуры.
Комплектация электроприводом. В задвижках от ГК «Авангард» предусмотрена возможность подключения электрического привода, что позволяет автоматизировать процесс управления потоком. Для обеспечения безопасности при возникновении аварийных ситуаций арматуру переключают на ручной режим управления.

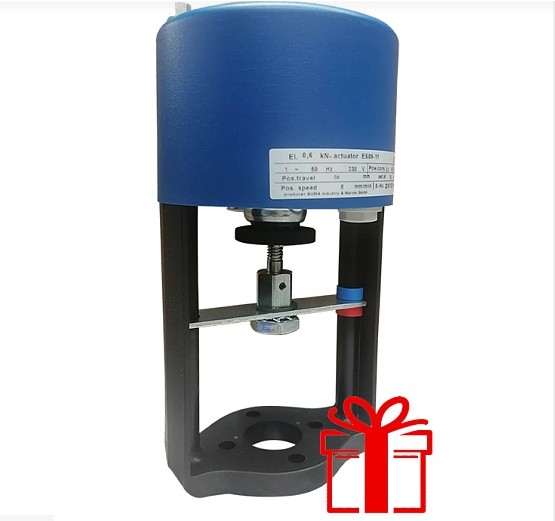

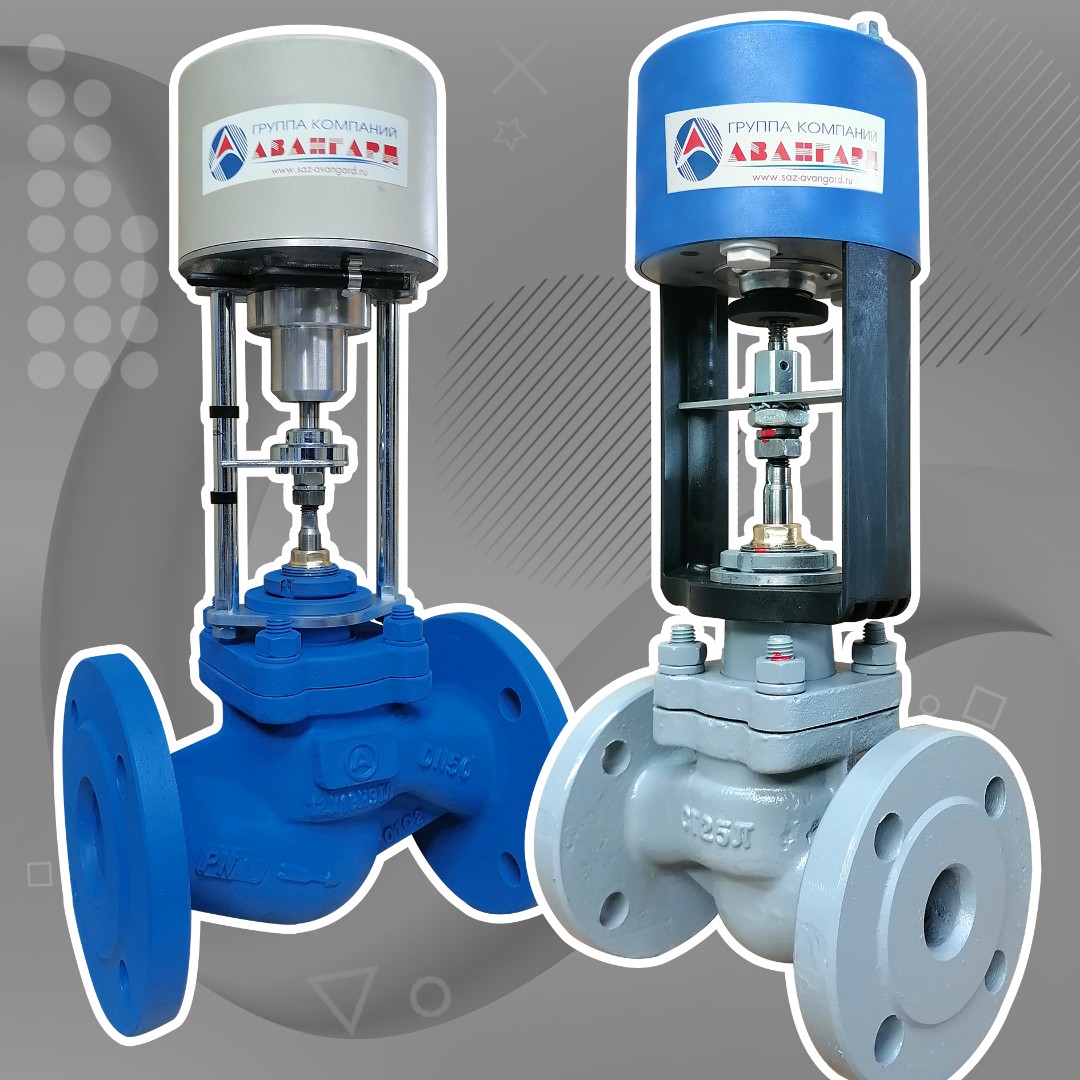

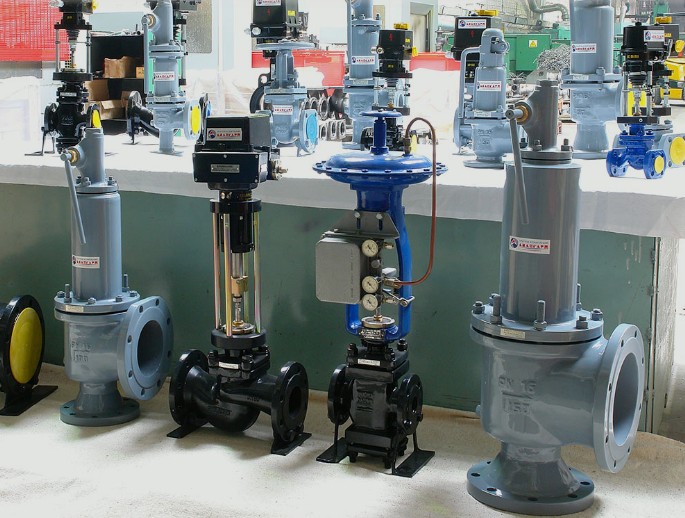

Старооскольский арматурный завод «Авангард» предлагает Вашему вниманию новую серию интеллектуальных электроприводов ПЭП-САЗ-2-IN.

Благодаря широкому диапазону усилий, от 1000 до 40 000 Н, и богатому набору опций ПЭП‑САЗ‑2‑IN может стать для Вас лучшей альтернативой большинству имеющихся предложений на рынке.

Аргументы «ЗА»:

Конструктив привода позволяет применять ПЭП‑САЗ‑2‑IN как замену продукции европейских производителей без доработки узла.
Климатические условия применения: стандартное исполнение - У2 (-25…+55 °C), опционально доступно исполнение УХЛ2 (-45…+55 °C).
Высокая степень пылевлагозащищённости IP67 позволяет применять электропривод на открытых площадках.
Электропривод адаптирован под разные типы подключения, что упрощает процедуру подбора и замены на объекте: универсальное питающее напряжение в стандартном исполнении - 230V / 400V AC.
Переключаемая скорость управления в электроприводе ПЭП-САЗ-2-IN позволяет изменять скорость открытия и закрытия клапана.
Бесщеточный электродвигатель в ПЭП-САЗ-2-IN обеспечит надежность, плавное управление скоростью и защиту от перегрузки
Переключаемые сигналы управления: трёхпозиционный «сухой контакт», 24 V DC, аналоговых сигналов 4-20 мА и 0-10 V. В качестве опций доступны протоколы HART и Modbus RTU через RS‑485.
Автоматическое отключение двигателя при превышении усилия на штоке (контроль тока двигателя) защищает арматуру от перегрузок.
В зависимости от требований, при потере сигнала 4-20 мА или электропитания, привод переходит в заданное положение либо зафиксирует шток.
Рабочий ход настраивается через меню привода в ручном режиме.
