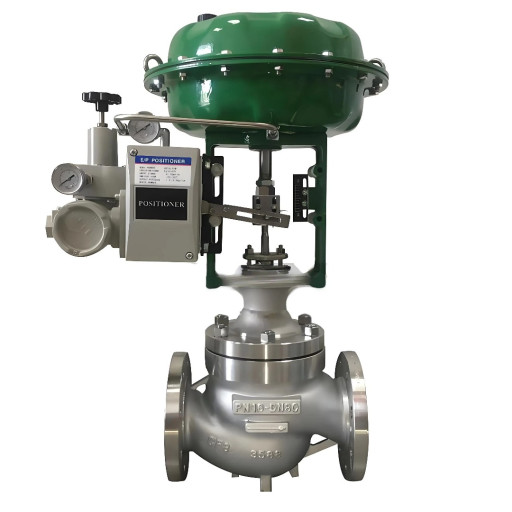

Регулирующий клапан ZJHM - это разновидность промышленного оборудования для управления трубопроводами, которое относится к новому поколению пневматических регулирующих клапанов втулочных общего назначения, соответствующих стандартам IEC. Продукт состоит из пневматического многопружинного мембранного привода и втулочного клапана с низким сопротивлением потоку, который в основном используется для перекрытия, подключения и регулирования расхода веществ в трубопроводе.
В его конструкции используется сбалансированная конструкция сердечника клапана, которая позволяет уменьшить несбалансированные усилия и выдерживать более высокие перепады давления, а также обеспечивает высокую стабильность работы. Направляющая поверхность сердечника клапана имеет большую площадь, что позволяет эффективно подавлять механическую вибрацию и износ, вызванные вихревыми токами жидкости и ударами. По сравнению с традиционными одно- и двухседельными регулирующими клапанами уровень шума в этой модели снижен примерно на 10 децибел. Упрощенная конструкция всей конструкции обеспечивает компактные размеры и малый вес оборудования, а также обеспечивает быструю разборку, сборку и техническое обслуживание, что подходит для промышленных применений с высокими требованиями к пространству и удобству эксплуатации.
Технические показатели
Технические показатели пневматического регулирующего клапана втулочного ZJHM включают основную погрешность, разницу в обратном направлении, мертвую зону, допустимую утечку и номинальное отклонение хода. Основная погрешность составляет ±5,0% без локатора и ±1,0% с локатором. Разница в доходности составляет 3,0% без локатора и 1,0% с локатором. Мертвая зона составляет 3,0% без локатора и 0,4% с локатором. Допустимая величина утечки составляет 1×10-3× номинальной мощности клапана. Номинальное отклонение хода составляет ±2,5%. Этот продукт соответствует национальному стандарту GB/T4213-92.
Исполнительный механизм
Регулирующий клапан пневматический втулочный ZJHM оснащен новым типом пневматического многопружинного мембранного привода. Основные технические параметры привода соответствуют моделям ZHA(B)-22, ZHA(B)-23, ZHA(B)-34 и ZHA(B)-45. Рабочая площадь составляет 350, 350, 560 и 900 см2, а рабочий ход - 16, 25, 40 и 60 мм. Диапазон давления пружин составляет 20 ~ 100 кПа (стандартное), а также 40~ 200 кПа, 80 ~ 240 кПа, 20 ~ 60 кПа, 60 ~ Дополнительно, например, 100 кПа.
Чертеж регулирующего клапана пневматического втулочного ZJHM
чертеж регулирующего клапана ZJHM
Материалы основных деталей
№ Наименование Детали Материал
1 Корпус WCB
2 Гильза 304
3 Пробка 304
4 Прокладка 304+графит
5 Крышка WCB
6 Шток 304
7 Набивка PTFE
8 Набивной сальник WCB
9 Нажимная плита WCB
10 Позиционер Компонент
11 Фильтр-регулятор Компонент
12 МИМ Компонент
Основные габаритные & присоединительные размеры
PN DN L D D1 D2 n-фd D0 H≈
16 20 184 105 75 55 4-ф14 290 436
16 25 184 115 85 65 4-ф14 290 436
16 32 205 140 100 78 4-ф18 290 476
16 40 222 150 110 85 4-ф18 290 481
16 50 254 165 125 100 4-ф18 290 487
16 65 276 185 145 120 8-ф18 365 637
16 80 298 200 160 135 8-ф18 365 651
16 100 352 220 180 155 8-ф18 365 659
16 125 400 250 210 185 8-ф18 470 811
16 150 451 285 240 210 8-ф22 470 870
16 200 600 340 295 265 12-ф22 470 880
16 250 650 405 355 320 12-ф26 597 1178
16 300 737 460 410 375 12-ф26 597 1238
*Укзанные размеры используются только для справки.
