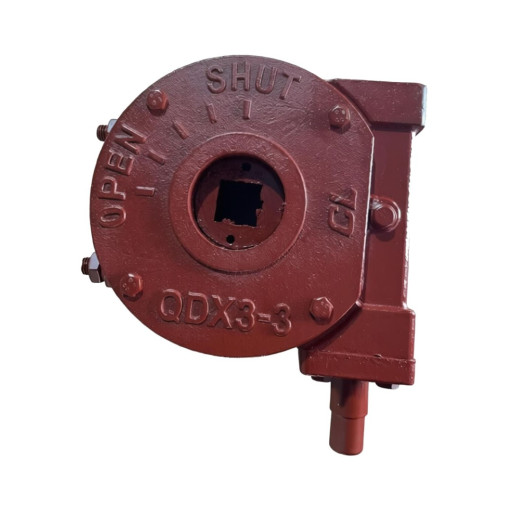

Эта серия представляет собой приводное устройство на 90°, которое подходит для шаровых кранов, затворов дисковых, пробковых кранов и других типов запорной арматуры. Редукторы этой серии подходят для широкого спектра условий эксплуатации, обладают широкими функциональными возможностями и различными формами (включая тип маховика, тип маховика с замком, тип звездочки и т.д.), а специальные типы могут поворачиваться на 360 градусов. Существует 9 моделей изделий.
Технические параметры
Модель
0#
1#
2#
3#
4#
5#
6#
7#
7B#
8#
9#
Передаточное число
33:1
40:1
47:1
41:1
50:1
47:1
55:1
55:1
54:1
57:1
52:1
Входной крутящий момент, Н.м
30
40
55
65
75
85
100
110
120
140
150
Выходной крутящий момент, Н.м
317
510
750
880
1240
1570
1800
1960
2300
2750
3220
Регулировка предела
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
Для затвора DN
50~65
80~100
125
150
200
250
300
350
400
450~500
500~600
Для шарового крана DN
50
65
80
100
125
150
200
250
250~300
350
Присоединительные размеры
Внешний диаметр фланец, D
90
100
125
125
160
160
175
210
230
260
300
Межцентровое расстояние, D1
70
80
100
100
135
135
140
170
200
220
254
220
Впадина фланца, D2
По требованию заказчика
Кол-во и диаметр отверстия, N–M
4~M8
4~M8
4~M10
4~M12
4~M12
4~M12
4~M16
4~M16
4~M18
8~M16
8~M18
Стандартный диаметр вала, d
14
18
22
24
28
34
36
45
52
55
70
Дополнительный диамтер вала, d
16~18
16~20
20~24
28
34
38
32~38
38~48
60
65
60~70
Размер и кол-во плоского штифта, b
5x1
6x1
6x1
6x1
8x1
8x1
10x1
12x2
14x2
16x2
18x2
Строительная высота, h
40
44
52
58
65
68
73
80
93
100
117
Размер маховика, Φ
Φ140
Φ160
Φ200
Φ230
Φ250
Φ300
Φ300
Φ350
Φ350
Φ400
Φ450
Габаритные размеры
A
155
162
190
235
245
272
302
370
395
415
480
B
105
105
130
155
160
180
195
210
260
270
300
C
160
190
230
265
295
335
377
445
465
510
565
E
105
124
160
180
200
223
255
300
310
335
385
H
60
64
73
78
86
88
93
105
118
125
142
Внешний диаметр корпуса, Q
Φ100
Φ110
Φ130
Φ150
Φ170
Φ190
Φ210
Φ250
Φ270
Φ300
Φ345
Технические параметры
Модель
0#
1#
2#
3#
4#
5#
6#
7#
7B#
8#
9#
Передаточное число
33:1
40:1
47:1
41:1
50:1
47:1
55:1
55:1
54:1
57:1
52:1
Входной крутящий момент, Н.м
30
40
55
65
75
85
100
110
120
140
150
Выходной крутящий момент, Н.м
317
510
750
880
1240
1570
1800
1960
2300
2750
3220
Регулировка предела
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
± 5°
Для затвора DN
50~65
80~100
125
150
200
250
300
350
400
450~500
500~600
Для шарового крана DN
50
65
80
100
125
150
200
250
250~300
350
Присоединительные размеры
Внешний диаметр фланец, D
90
100
125
125
160
160
175
210
230
260
300
Межцентровое расстояние, D1
70
80
100
100
135
135
140
170
200
220
254
220
Впадина фланца, D2
По требованию заказчика
Кол-во и диаметр отверстия, N–M
4~M8
4~M8
4~M10
4~M12
4~M12
4~M12
4~M16
4~M16
4~M18
8~M16
8~M18
Стандартный диаметр вала, d
14
18
22
24
28
34
36
45
52
55
70
Дополнительный диамтер вала, d
16~18
16~20
20~24
28
34
38
32~38
38~48
60
65
60~70
Размер и кол-во плоского штифта, b
5x1
6x1
6x1
6x1
8x1
8x1
10x1
12x2
14x2
16x2
18x2
Строительная высота, h
40
44
52
58
65
68
73
80
93
100
117
Размер маховика, Φ
Φ140
Φ160
Φ200
Φ230
Φ250
Φ300
Φ300
Φ350
Φ350
Φ400
Φ450
Габаритные размеры
A
155
162
190
235
245
272
302
370
395
415
480
B
105
105
130
155
160
180
195
210
260
270
300
C
160
190
230
265
295
335
377
445
465
510
565
E
105
124
160
180
200
223
255
300
310
335
385
H
60
64
73
78
86
88
93
105
118
125
142
Внешний диаметр корпуса, Q
Φ100
Φ110
Φ130
Φ150
Φ170
Φ190
Φ210
Φ250
Φ270
Φ300
Φ345
