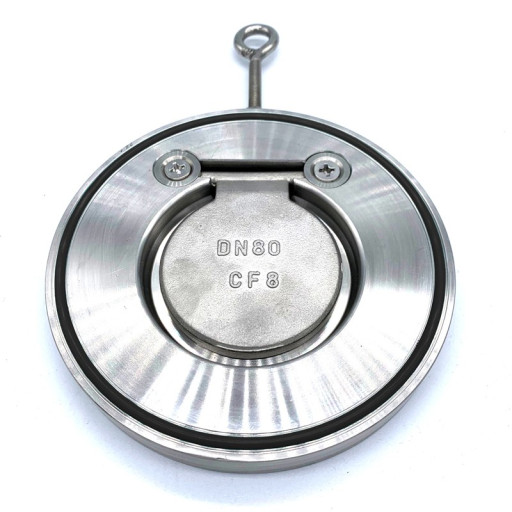

Клапан обратный дисковый одностворчатый межфланцевый(захлопка, хлопушка)
visibility7
favorite_border
Клапан обратный одностворчатый межфланцевый, называемый в обеходе "захлопка", используют на трубопроводах различного назначения для предотвращения обратного хода рабочей среды, а также для защиты трубопровода и установленного на нем оборудования от возможных гидроударов в системе, вследствие отключения насосов.
Изготавливаются межфланцевые обратные клапаны из стали как по корпусу, так и по запирающему элементу, который выполнен в форме диска и прикреплен к корпусу. Под действием пружины запирающий диск закрыт в нормальном положении, под действием давления рабочей среды с одной стороны он открывает проход, при падении давления пружина и собственный вес возвращают его в исходное положение, закрывая отверстия и не пропуская радочую среду в обратном направлении.
Поизводят обратные клапаны одностворчатые диаметрами от Ду50 до Ду 500 мм и рассчитаны они на применение при температуре от -40 до +110 градусов и давлении до 1,6 МПа.
Наименование изделия: Одностворчатый межфланцевый обратный клапан
Назначение: Предназначены для предотвращения обратного потока среды
Страна происхождения: Китай
Среда рабочая: Вода
Давление условное PN, МПа (кгс/см2): 16
Температура рабочей среды (наибольшая): от -10 до +130C
Материал корпуса и диска: нержавеющая сталь
Материал прокладки и фланцевого уплотнения: NBR
Присоединение: монтаж между фланцами Ру 16
Монтаж: Допускается монтаж на горизонтальных и вертикальных трубопроводах (нисходящий поток среды). При установке на горизонтальном трубопроводе ось клапана должна располагаться вертикально (крючок - индикатор положения должен находиться в верхней части перпендикулярно.
Чертеж клапана обратного дискового межфланцевого одностворчатого
Материалы основных деталей
№ Наименование Детали Материал
1 Корпус WCB, CF8, CF3M
2 Диск CF8, CF3M
3 Манжета EPDM
Основные габаритные & присоединительные размеры
Ду, мм L D1 D Вес примерный, кг
1,0/1,6МПа 2,5/4,0МПа 1,0МПа 1,6МПа 2,5МПа 4,0МПа
50 15 19 25 104 104 109 109 1,2
65 15 19 38 125 125 129 129 1,6
80 16 19 46 140 140 144 144 2,2
100 16 19 71,5 160 160 170 170 2,7
125 17 19 95 185 185 196 196 3,8
150 19 29 114 220 220 226 226 5,8
200 26 29 140 270 270 286 293 14
250 29 38 188 330 331 343 355 17,5
300 38 51 216 380 386 403 420 27
350 38 45 263 440 446 460 477 41,5
400 48 55 305 491 495 517 549 60
450 48 60 356 541 558 567 574 74
500 58 70 406 596 620 622 626 116
600 68 78 482 698 732 734 745 178
700 70 80 562 813 804 831
800 75 95 664 918 912 942
900 75 95 738 1018 1012 1040
1000 90 100 846 1124 1126 1155
*Реальные размеры могут чуть-чуть отличаться.
