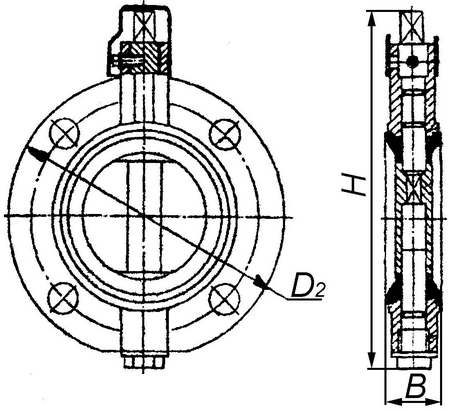

Затвор поворотный дисковый Ж83-Р1200 Ду80 Ру3 технические характеристики, размеры, производители
Номер чертежа: Ж83-Р1200
Материал Корпуса: углеродистая сталь
Присоединение: стяжное между фланцами (по ГОСТ 12815-80)
Рабочая Среда: масло трансформаторное
Тип Давления: N
Ру max: 3, 4,5
T min: -45
T max: 40
Тип: Затворы поворотные дисковые
| Таблица фигура | Номер чертежа | Усл. обозн. | Присоединение | Привод | Ду | L | L1 | H | H1 | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| ГП Комбинат "Электрохимприбор" | ||||||||||
| Ж83-Р1200 | стяжное между фланцами (по ГОСТ 12815-80) | ручной | 80 | 216 | 1,4 | |||||
| Ж83-Р1200 | стяжное между фланцами (по ГОСТ 12815-80) | ручной | 100 | 257 | 1,9 | |||||
| Ж83-Р1200 | стяжное между фланцами (по ГОСТ 12815-80) | ручной | 125 | 296 | 3 | |||||
Технические характеристики носят ознакомительный характер и предназначены для первичного ознакомления.
Точные технические данные уточняйте у производителя.
